Манометр как базовый прибор контроля давления
Любая промышленная система, где присутствует движение газа или жидкости, неизбежно требует точного контроля давления. Именно поэтому манометр давно считается одним из самых фундаментальных контрольно-измерительных приборов в инженерии. Этот инструмент используется в энергетике, нефтегазовой отрасли, химической промышленности, системах водоснабжения, компрессорных установках и даже в медицинской технике. По оценкам международной аналитической группы MarketsandMarkets, мировой рынок приборов измерения давления уже превысил 7,6 млрд долларов, а ежегодный рост составляет около 5–6 %.

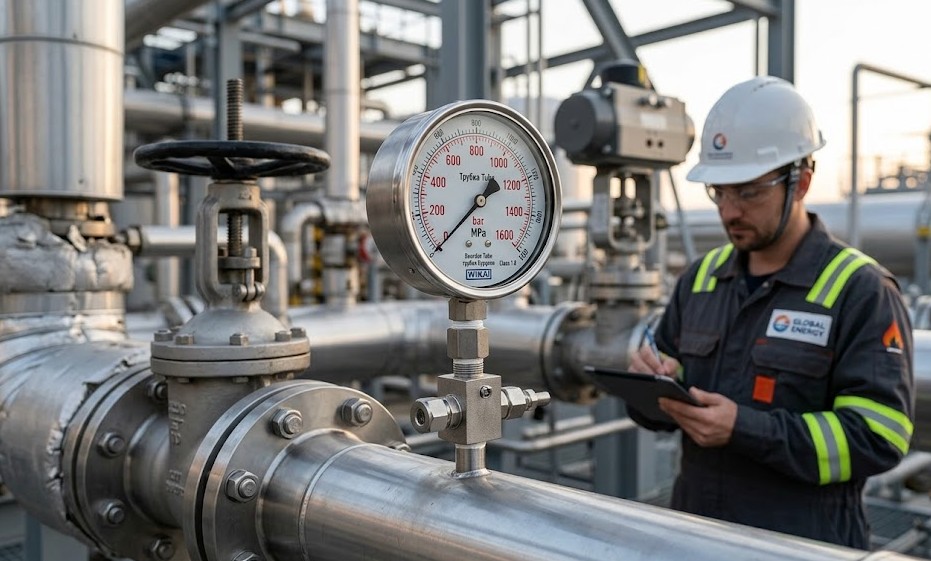

Классический манометр представляет собой прибор, преобразующий давление среды в механическое перемещение стрелки или электронный сигнал. В большинстве технических устройств используется трубка Бурдона, изобретенная французским инженером Эженом Бурдоном еще в 1849 году. Под действием давления эта изогнутая трубка распрямляется, и через систему рычагов перемещение передается стрелке на шкале.
Инженеры Международного общества автоматизации отмечают, что около 70 % всех механических измерителей давления, используемых в промышленности, работают именно по принципу трубки Бурдона. Об этом говорится в материалах ISA – International Society of Automation (https://www.isa.org). В условиях стандартной эксплуатации такие приборы обеспечивают точность от 0,6 % до 2,5 %, а диапазон измерений может достигать 1600 бар.
В системах отопления, компрессорных установках и технологических линиях прибор позволяет контролировать критически важные параметры. Даже небольшое отклонение давления может привести к аварии оборудования. Именно поэтому эксперты Американского общества инженеров-механиков подчеркивают:
«Контроль давления — один из ключевых факторов безопасности в энергетике и промышленности» (ASME).
Вакуумметр и измерение разрежения

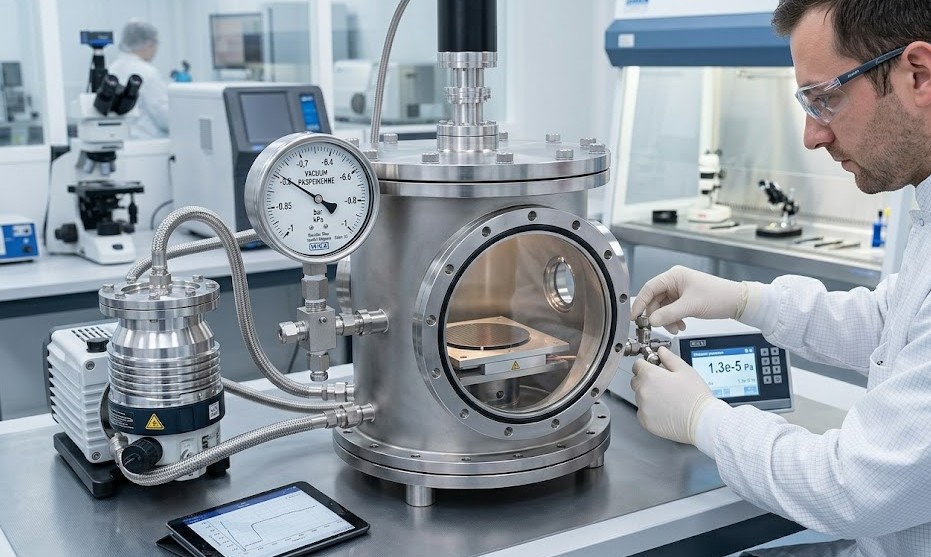

Если манометр фиксирует давление выше атмосферного, то вакуумметр выполняет противоположную задачу — измеряет разрежение, то есть давление ниже атмосферного. Такая ситуация возникает в вакуумных системах, холодильных установках, лабораторных установках, фармацевтическом производстве, а также в вакуумных насосах.
С физической точки зрения вакуумметры работают по тем же принципам, что и манометры. Однако шкала приборов направлена в сторону отрицательных значений давления. Обычно диапазон вакуумметров лежит в пределах 0…−1 бар, что соответствует диапазону 0…−100 кПа.
Согласно данным Европейской вакуумной ассоциации EVA – European Vacuum Society (https://www.european-vacuum.org), технологии вакуума используются более чем в 30 высокотехнологичных отраслях — от микроэлектроники до космических систем. Особенно активно вакуумные системы применяются в производстве полупроводников, где давление может достигать 10⁻⁶ Па, что почти в миллиард раз ниже атмосферного давления.
Профессор Джон О’Хэнлон из Университета Аризоны, автор классического учебника A User’s Guide to Vacuum Technology, отмечает:
«Без точных вакуумных измерений невозможно производство современных микрочипов».
Это объясняет, почему вакуумметры остаются важным элементом технологического контроля во многих высокоточных процессах.
Мановакуумметр — универсальный инструмент измерения
Инженерная практика часто сталкивается с ситуациями, когда давление может колебаться как выше, так и ниже атмосферного. В таких случаях применяется мановакуумметр, который объединяет функции манометра и вакуумметра.
На шкале такого прибора одновременно присутствуют положительные и отрицательные значения давления. Например, типичный диапазон может составлять −1…+3 бар или −0,1…+0,5 МПа. Подобные приборы широко используются в холодильной технике, компрессорных системах и насосных установках.
По данным исследовательского отчета International Measurement Confederation (IMEKO) (https://www.imeko.org), мановакуумметры применяются примерно в 40 % сервисных операций холодильного оборудования и систем кондиционирования.

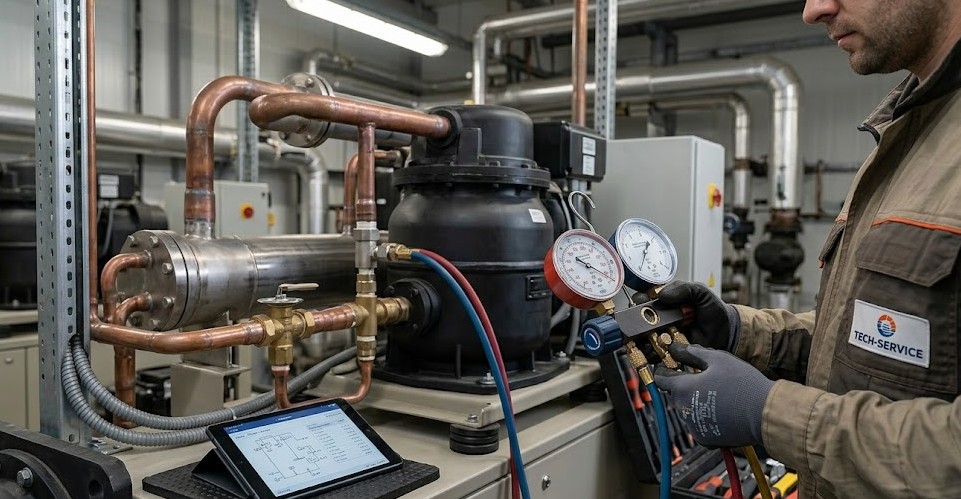

В инженерных системах HVAC давление в контуре часто изменяется от вакуума до избыточного давления. Поэтому универсальный прибор значительно упрощает диагностику оборудования.
Конструкционные особенности и технические параметры приборов
Несмотря на различия в назначении, манометры, вакуумметры и мановакуумметры имеют схожую конструкцию. В большинстве случаев они включают чувствительный элемент, передаточный механизм и измерительную шкалу. Однако современные приборы значительно усложнились по сравнению с классическими моделями середины XX века.
Сегодня производители предлагают устройства с различными уровнями защиты и точности. Например, промышленные приборы могут иметь степень защиты IP54, IP65 и даже IP67, что позволяет использовать их в агрессивных условиях — на буровых установках, химических предприятиях или морских платформах.
Эксперты Немецкого института стандартизации DIN указывают, что современные приборы способны работать при температурах от −60 до +200 °C, а специальные модели выдерживают вибрационные нагрузки до 10 g.
Отдельное направление — приборы высокой точности. Эталонные манометры могут иметь класс точности 0,1 %, что используется при калибровке измерительных систем.
Манометр для измерения давления в современных инженерных системах
Сегодня манометр для измерения давления стал не просто механическим прибором со стрелкой, а полноценным элементом автоматизированных систем управления. В промышленности широко используются электронные датчики давления, которые интегрируются в системы SCADA и промышленного интернета вещей.
По данным аналитической компании Deloitte, более 35 % новых промышленных установок уже оснащаются цифровыми датчиками давления с удаленной передачей данных. Такие приборы могут передавать показания по протоколам Modbus, HART или Profibus, обеспечивая непрерывный мониторинг технологических процессов.
При этом механические приборы не теряют актуальности. Их основное преимущество — надежность и независимость от электроэнергии. Именно поэтому они продолжают использоваться в котельных установках, компрессорных станциях и системах водоснабжения.
Инженеры компании WIKA — одного из крупнейших мировых производителей измерительных приборов — подчеркивают:
«Механические манометры остаются самым устойчивым решением для промышленной эксплуатации».
Подробные технические материалы по этой теме опубликованы на сайте производителя https://www.wika.com.
Глобальные тенденции развития приборов измерения давления
Мировая индустрия измерительных приборов активно развивается. Согласно отчету ResearchAndMarkets, к 2030 году рынок датчиков давления может превысить 12 млрд долларов.
Основные тенденции отрасли включают цифровизацию приборов, интеграцию с системами промышленной автоматизации, повышение точности измерений и разработку материалов, устойчивых к агрессивным химическим средам.
Особый интерес представляет использование новых сплавов и композитных материалов для чувствительных элементов. Например, в химической промышленности все чаще применяются мембраны из тантала, хастеллоя и титана, которые выдерживают воздействие кислот и агрессивных газов.
Кроме того, развивается направление интеллектуальных датчиков давления. Такие устройства способны самостоятельно диагностировать неисправности, прогнозировать износ и передавать данные в облачные системы мониторинга.
По оценке аналитиков McKinsey, внедрение таких технологий может снизить аварийность промышленного оборудования на 20–25 %.

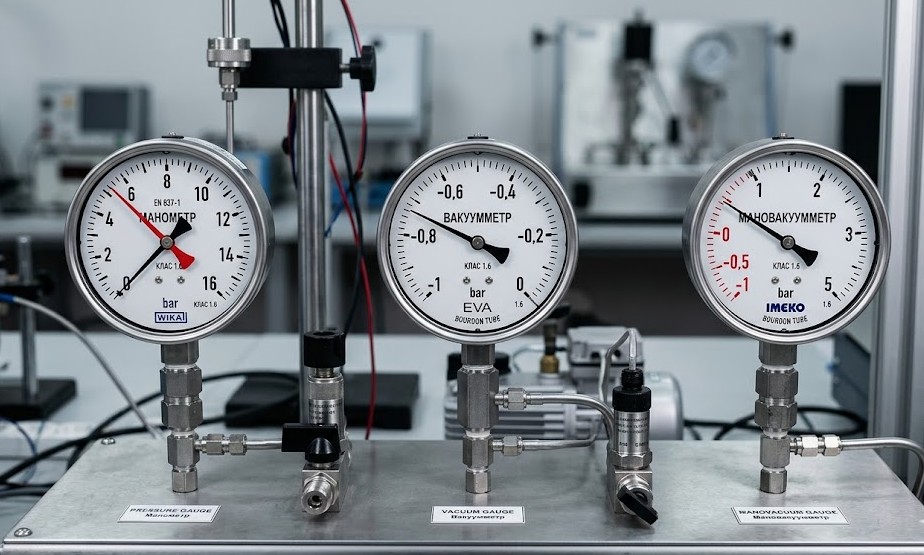

Сравнение манометра, вакуумметра и мановакуумметра
| Параметр | Манометр | Вакуумметр | Мановакуумметр |
|---|---|---|---|
| Измеряемая величина | Избыточное давление | Разрежение | Давление и разрежение |
| Диапазон измерений | 0…1600 бар | 0…−1 бар | −1…+3 бар |
| Основная область применения | гидравлика, газовые системы, отопление | вакуумные установки, лаборатории | холодильная техника, насосные системы |
| Тип шкалы | только положительная | только отрицательная | комбинированная |
| Конструкция | трубка Бурдона, мембрана | трубка Бурдона или мембрана | трубка Бурдона |
| Класс точности | 0,1–2,5 % | 1–2,5 % | 1–2,5 % |
| Рабочая температура | −60…+200 °C | −20…+150 °C | −40…+150 °C |
| Защита корпуса | IP40–IP67 | IP40–IP65 | IP40–IP65 |
| Тип среды | жидкости и газы | вакуумные среды | газы и жидкости |
| Основные отрасли | энергетика, ЖКХ, нефтегаз | микроэлектроника, лаборатории | HVAC, холодильные системы |
| Частота применения | около 70 % рынка | около 15 % | около 15 % |
Развитие современной промышленности, энергетики и автоматизированных инженерных систем привело к тому, что контроль давления стал одним из ключевых параметров безопасности и эффективности технологических процессов. Именно поэтому приборы измерения давления занимают особое место в системе контрольно-измерительных приборов. В любой отрасли, где присутствуют жидкости или газы под давлением — от коммунального теплоснабжения до нефтехимии и производства микрочипов — используется манометр, вакуумметр или мановакуумметр. По данным международных аналитических обзоров рынка измерительных приборов, опубликованных на https://www.researchandmarkets.com, более 70 % промышленных систем требуют постоянного мониторинга давления для предотвращения аварий и оптимизации работы оборудования.
Функциональная разница между этими приборами определяется диапазоном измеряемых параметров. Манометры предназначены для измерения избыточного давления относительно атмосферного и считаются наиболее распространённым типом измерительных устройств. Вакуумметры фиксируют разрежение и используются там, где давление ниже атмосферного уровня, например в лабораторных установках, холодильной технике или вакуумных насосах. Мановакуумметры объединяют обе функции, позволяя измерять как вакуум, так и избыточное давление, что делает их универсальным инструментом диагностики и контроля в компрессорных и холодильных системах. Именно поэтому, согласно данным International Society of Automation (https://www.isa.org), комбинированные приборы всё чаще применяются в сервисных и инженерных задачах, где параметры давления могут изменяться в широком диапазоне.
Технологическая эволюция измерительных приборов также заметно изменила подход к контролю давления. Если ранее основой большинства устройств являлись механические системы с трубкой Бурдона, то сегодня рынок активно развивается в сторону цифровых датчиков давления, интегрированных в автоматизированные системы управления. Однако классические механические приборы остаются востребованными благодаря высокой надежности, устойчивости к экстремальным условиям эксплуатации и независимости от электропитания. По данным технических публикаций производителя измерительных приборов https://www.wika.com, механические манометры продолжают использоваться более чем в 60 % промышленных установок, особенно в котельных системах, компрессорных станциях и трубопроводных сетях.
Отдельного внимания заслуживает вопрос точности измерений. Современные приборы могут обеспечивать класс точности от 0,1 % до 2,5 %, а диапазон измеряемого давления достигает 1600 бар в специализированных моделях. Такие характеристики позволяют использовать их как в бытовых инженерных системах, так и в сложных технологических линиях нефтехимической и энергетической промышленности. Международные стандарты измерений, разработанные организациями вроде International Measurement Confederation (IMEKO) (https://www.imeko.org), подчеркивают, что корректный выбор типа прибора — манометра, вакуумметра или мановакуумметра — является критически важным для точности технологических процессов и безопасности оборудования.
Таким образом, различия между манометром, вакуумметром и мановакуумметром заключаются не только в диапазоне измерений, но и в области их применения, конструкционных особенностях и роли в технологических системах. Манометр остается базовым прибором для контроля избыточного давления, вакуумметр обеспечивает измерение разрежения, а мановакуумметр объединяет оба режима измерения, предоставляя универсальное решение для инженерных систем с переменными параметрами давления. Современные тенденции развития промышленной автоматизации, цифровых датчиков и интеллектуальных систем мониторинга подтверждают, что роль приборов контроля давления будет только усиливаться, поскольку именно точные измерения остаются основой безопасной и эффективной эксплуатации оборудования в глобальной промышленности.
Использованные источники и исследования
1. International Society of Automation (ISA) — https://www.isa.org
Использованы материалы о принципах работы приборов измерения давления, статистика применения трубки Бурдона. Публикации ISA Standards Committee, 2022–2024.
2. European Vacuum Society (EVA) — https://www.european-vacuum.org
Данные о применении вакуумных технологий в промышленности и диапазонах измерения вакуума. Отчет EVA Vacuum Technology Review, 2023.
3. American Society of Mechanical Engineers (ASME) — https://www.asme.org
Стандарты безопасности давления и рекомендации по применению манометров. ASME Boiler & Pressure Vessel Code.
4. IMEKO – International Measurement Confederation — https://www.imeko.org
Научные публикации о точности измерительных приборов и применении мановакуумметров в HVAC системах.
5. WIKA Instrumentation Group — https://www.wika.com
Технические спецификации и каталоги промышленных манометров, вакуумметров и мановакуумметров.
6. ResearchAndMarkets Pressure Sensor Market Report — 2024
Аналитический отчет о глобальном рынке приборов измерения давления.
7. John F. O’Hanlon — “A User’s Guide to Vacuum Technology”
Классическое исследование вакуумных технологий, опубликовано Wiley, последняя редакция 2019.
8. McKinsey Industrial IoT Report — 2023
Данные о внедрении интеллектуальных датчиков давления и систем мониторинга оборудования.
